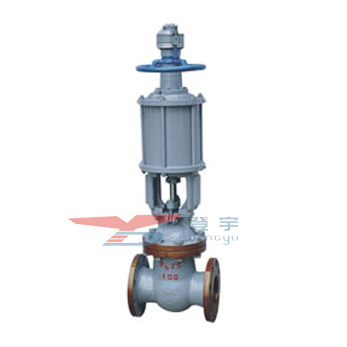

Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀

关注次数:
Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀
[我要询盘]

产品说明
Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀:气动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金,公称压力 PN16~PN63,阀体材料为碳素钢的闸阀。
产品性能参数

Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃
Z6s41H-16C 16 1.6 ≤200
Z6s41Y-16C
Z6s41Y-16I ≤390
Z6s41Y-16P ≤200
Z6s41Y-16R
Z6s41H-25 25 2.5 ≤200
Z6s41Y-25
Z6s41Y-25I ≤390
Z6s41Y-25P ≤200
Z6s41Y-25R
Z6s41H-40 40 4.0 ≤200
Z6s41Y-40
Z6s41Y-40I ≤390
Z6s41Y-40P ≤200
Z6s41Y-40R
Z6s41H-63 63 6.3 ≤200
Z6s41H-63
Z6s41H-63I ≤390
Z6s41H-63P ≤200
Z6s41H-63R

产品零部件材料

Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀零部件材料
型号 材料
阀体、阀盖 闸板 阀座 阀杆
Z6s41H-16C 碳钢碳钢 碳钢+铬钢或钴铬钨 铬钢
Z6s41Y-16C
Z6s41Y-16I 铬钼钢 铬钼钢+钴铬钨 铬镍钛钢+钴铬钨 铬钼钒钢
Z6s41Y-16P 铬镍钛钢 铬镍钛钢+钴铬钨 铬镍钛钢
Z6s41Y-16R 铬镍钼钛钢 铬镍钼钛钢+钴铬钨 铬镍钼钛钢
Z6s41H-25 碳钢碳钢 碳钢+铬钢或钴铬钨 铬钢
Z6s41Y-25
Z6s41Y-25I 铬钼钢 铬钼钢+钴铬钨 铬镍钛钢+钴铬钨 铬钼钒钢
Z6s41Y-25P 铬镍钛钢 铬镍钛钢+钴铬钨 铬镍钛钢
Z6s41Y-25R 铬镍钼钛钢 铬镍钼钛钢+钴铬钨 铬镍钼钛钢
Z6s41H-40 碳钢碳钢 碳钢+铬钢或钴铬钨 铬钢
Z6s41Y-40
Z6s41Y-40I 铬钼钢 铬钼钢+钴铬钨 铬镍钛钢+钴铬钨 铬钼钒钢
Z6s41Y-40P 铬镍钛钢 铬镍钛钢+钴铬钨 铬镍钛钢
Z6s41Y-40R 铬镍钼钛钢 铬镍钼钛钢+钴铬钨 铬镍钼钛钢
Z6s41H-63 碳钢碳钢 碳钢+铬钢或钴铬钨 铬钢
Z6s41H-63
Z6s41H-63I 铬钼钢 铬钼钢+钴铬钨 铬镍钛钢+钴铬钨 铬钼钒钢
Z6s41H-63P 铬镍钛钢 铬镍钛钢+钴铬钨 铬镍钛钢
Z6s41H-63R 铬镍钼钛钢 铬镍钼钛钢+钴铬钨 铬镍钼钛钢

产品外形及结构尺寸

Z6s41H、Z6s41Y 型 PN16 法兰连接气动楔式闸阀主要外形及结构尺寸(mm)
DN L D H 重量/kg
50 250 300 1051 71
80 280 300 1281 138
100 300 300 1321 180
150 350 300 1780 299
200 400 300 1853 446
250 450 300 2371 613
300 500 700 2402 907
350 550 420 2991 1138
400 600 420 3000 1767
500 700 420 3364 2627
Z6s41H、Z6s41Y 型 PN25 法兰连接气动楔式闸阀主要外形及结构尺寸(mm)
DN L D H 重量/kg
80 280 360 1082 120
100 300 360 1176 148
150 350 435 1482 281
200 400 535 1788 478
250 450 535 1710 554
300 500 640 2413 816
400 600 785 2983 1443
Z6s41H、Z6s41Y 型 PN40 法兰连接气动楔式闸阀主要外形及结构尺寸(mm)
DN L D H 重量/kg
50 216 320 1085 108
80 283 320 890 223
100 305 320 890 225
150 403 300 1876 466
200 419 300 2240 732
300 502 420 2400 1158
Z6s41H、Z6s41Y 型 PN63 法兰连接气动楔式闸阀主要外形及结构尺寸(mm)
DN L D H 重量/kg
50 250 400 1155 216
80 310 400 1305 376
